Eurogrid, Sistema radiante a pavimento a elevata versatilità di impiego, dal residenziale al terziario

Superficie Pavimento
Tipologia Monofamiliare, Plurifamiliare, Terziario

Ottima versatilità di applicazione
Tubazione annegata nel massetto
Scelta della tipologia di isolante (EPS o XPS) a seconda dei casi

Il sistema di riscaldamento e raffrescamento a pavimento radiante Eurogrid è composto da una rete in acciaio zincato sulla quale è fissata, per mezzo di una clip, la tubazione MidiX Plus a 5 strati. La rete metallica è adagiata sopra una lastra isolante che aumenta l’efficienza del sistema radiante; l’isolante EPS o XPS può essere scelto di volta in volta in base alle esigenze di progettazione.

Documenti correlati

voce di capitolato
scheda prodotto

RADIANTE SMART

Il sistema intelligente e facile da gestire
I sistemi radianti Eurotherm sono dotati di una tecnologia di gestione tanto avanzata quanto semplice da utilizzare.
L’impianto radiante non è mai stato così intelligente.
Scopri subito tutte le funzioni e i vantaggi di SmartComfort 365.

SCOPRI DI PIù

SCHEDA TECNICA

Sistema a pavimento ideale per riscaldare grandi superfici, magazzini e capannoni di grandi dimensioni. Il sistema Eurogrid prevede un sistema di aggancio della tubazione ø 17 mm mediante clips inserite sulla rete di supporto, posate con diversi interassi tra le tubazioni per l’adeguamento delle potenzialità alle esigenze individuali. Il sistema si compone di un pannello isolante in polistirene espanso o estruso piano e rete elettrosaldata in filo d’acciaio da 3 mm anche nella versione con piedino di altezza 6 mm da posare sopra il pannello isolante per offrire il supporto all’aggancio delle clips Eurogrid fermatubo. Il sistema si completa degli elementi necessari alla corretta installazione quali giunti di dilatazione, guaina isolante in polietilene espanso per la protezione del tubo, un foglio in polietilene di spessore 0,2 mm da prevedere sotto il pannello e rete antiritiro del massetto.

1
Rete metallica in acciaio zincato filo 3 mm
2
Foglio in PE
3
Lastra isolante (EPS o XPS)
4
Tubazione MidiX Plus a 5 strati
5
Clip Eurogrid
6
Striscia perimetrale
7
Foglio in PE

perchè sceglierlo

Versatilità di impiego

Il sistema Eurogrid si distingue per la versatilità di impiego che lo rende adatto per l’installazione sia nel residenziale che nel terziario.

plus di progettazione

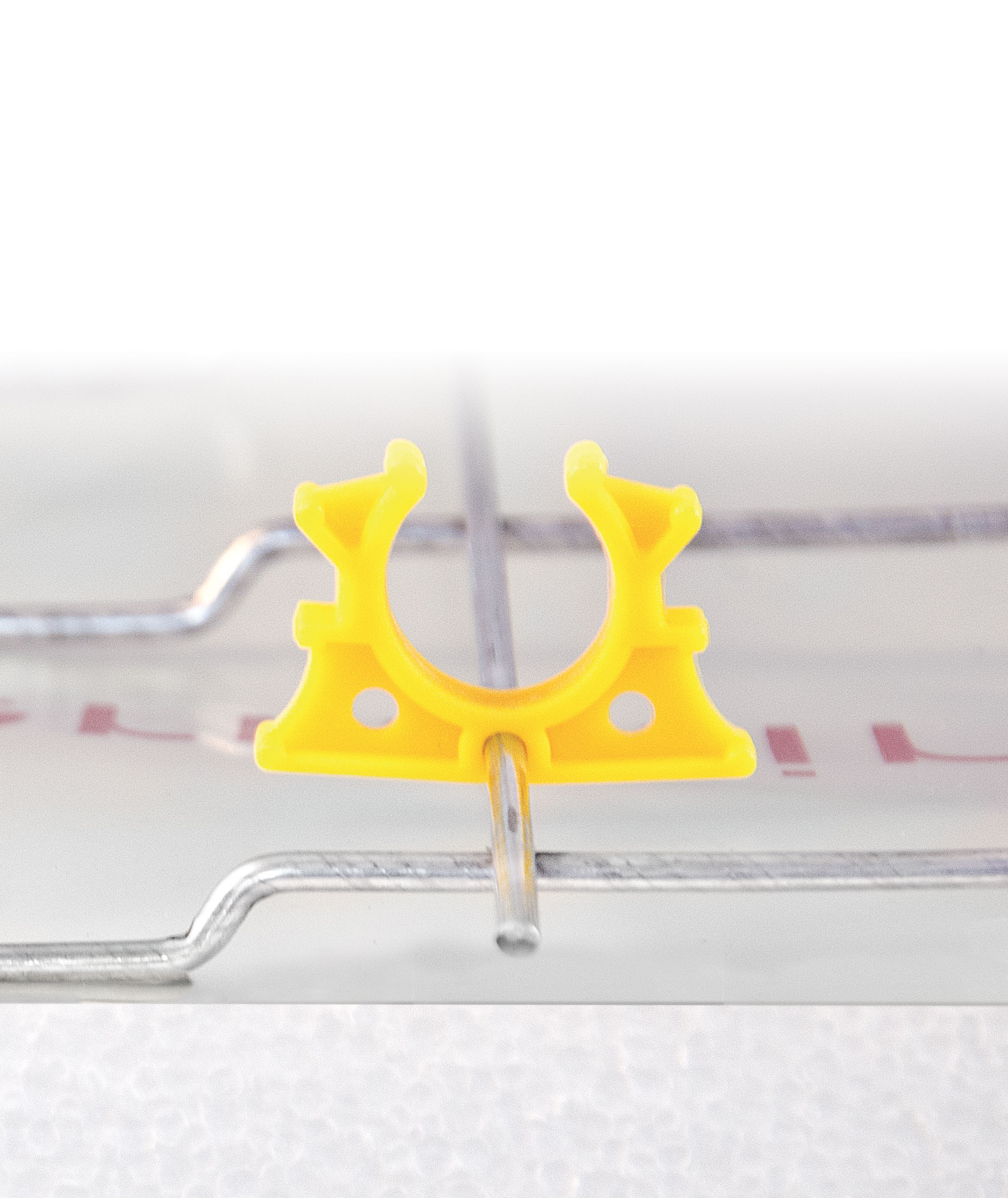

Ancoraggio garantito

La clip è progettata per resistere alla trazione del tubo e restare saldamente attaccata alla rete.

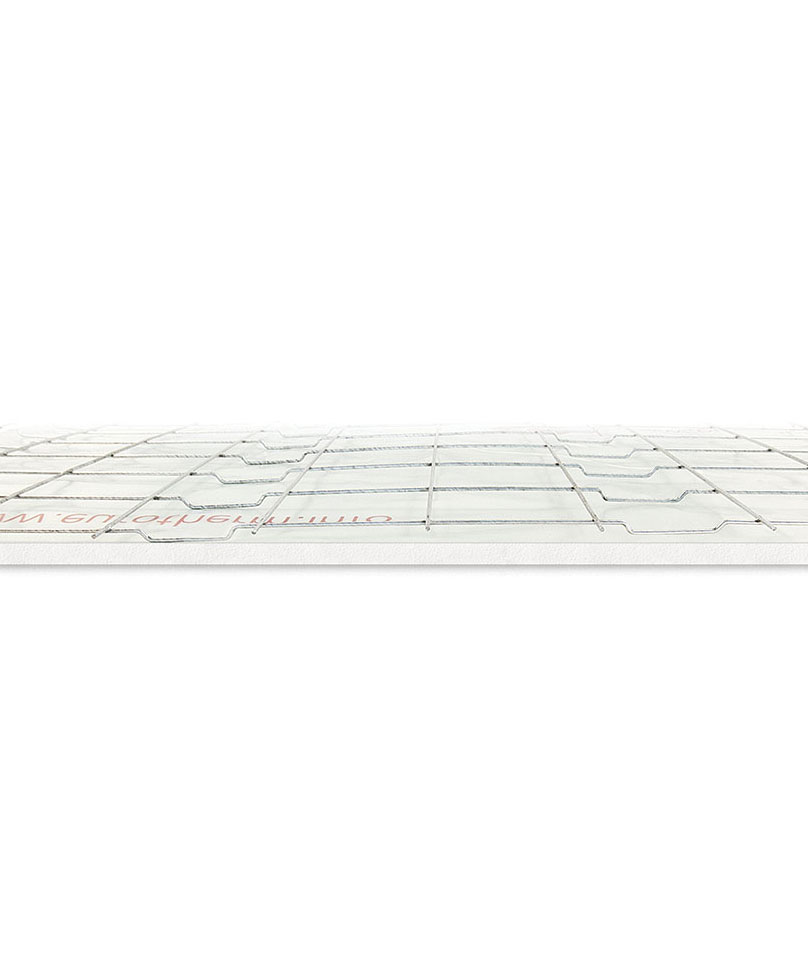

rete modulare

Grazie a 3 diverse misure della rete (10x10mm, 15x15mm, 20x20mm) è possibile modulare il passo della tubazione.

Garanzia senza limite di tempo

Impianti radianti Eurotherm più sicuri e garantiti senza limite di tempo da ITAS assicurazioni. Eurotherm estende all'intera durata di vita dell'impianto radiante la garanzia per difetti o vizi originari su tutti i prodotti della sua vasta gamma.
