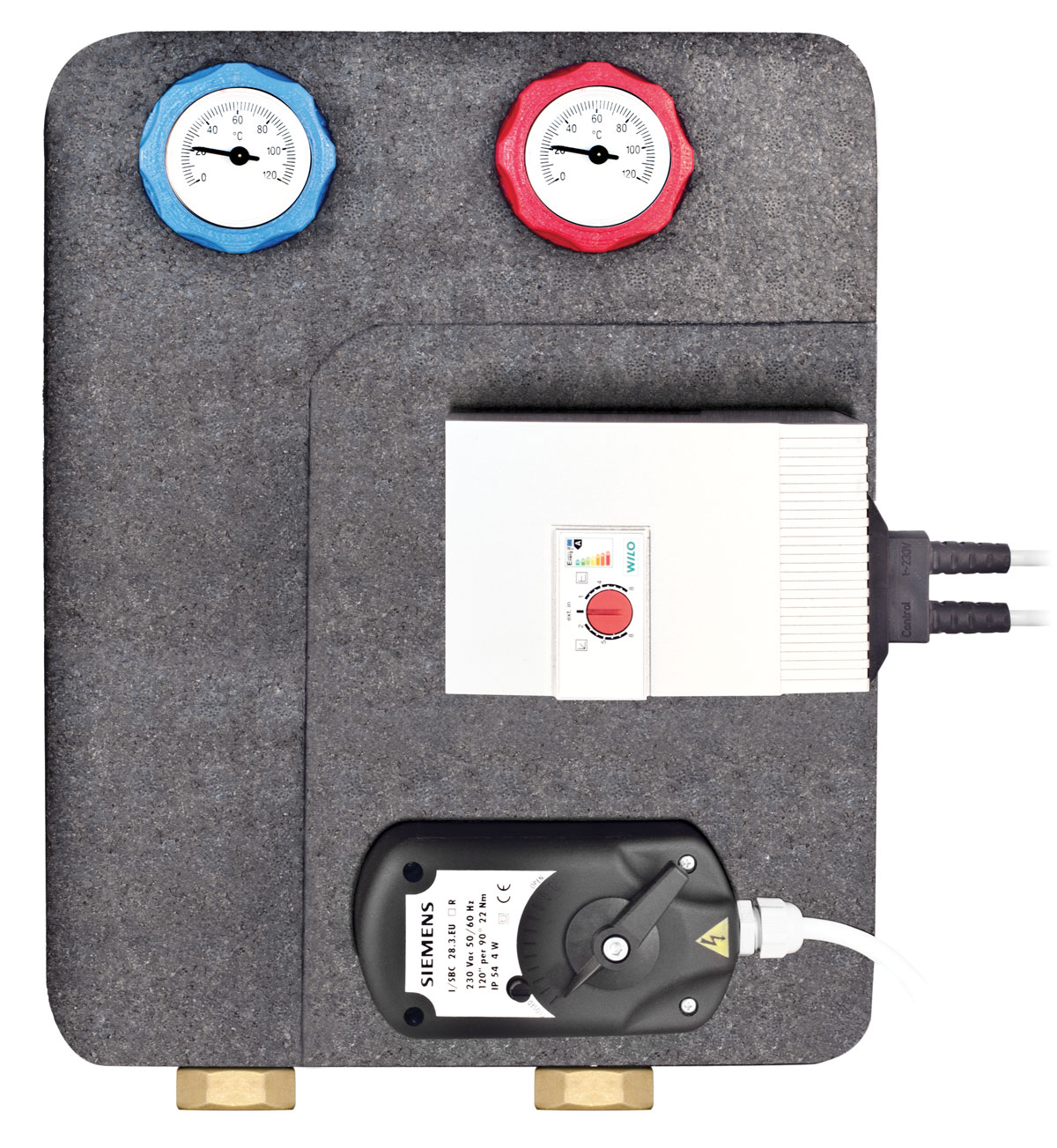

Miscelatrice ad alta linearità per ottimizzare il comfort
Guscio di isolazione termica incluso
Dimensioni molto compatte
possibilità di installazione orizzontale o verticale
Regolazione per la gestione dell’impianto radiante a bassa temperatura in riscaldamento e raffrescamento con guscio isolante anticondensa in polistirene espanso. La pompa a velocità variabile è un circolatore con motore sincrono a magneti permanenti, raggiunge valori di efficienza fino a EEI ≤ 0,20 ed è comandato da inverter con tensione di alimentazione 230 Vac ad una frequenza di 50 Hz ed un consumo min. di 3 W e max. 225 W. Il servomotore può ricevere un comando a tre punti, ha un tempo di corsa (aperto/chiuso) di 120 sec., ha un’alimentazione di 230 Vac ad una frequenza di 50 Hz ed un consumo di 8 W. La valvola miscelatrice ha un elemento sferico ruotante per ottimizzare la precisione della miscelazione. Adatta per il montaggio in centrale termica ed installabile in orizzontale e verticale. Consigliata in combinazione con il sistema di regolazione climatica Eurotherm Smartcomfort. La regolazione è composta da: ritardatore elettronico, pozzetto per la sonda di mandata, pompa a velocità variabile, servomotore, valvola miscelatrice 3 vie, valvola a passaggio totale con termometro per la temperatura di mandata, valvola a passaggio totale con termometro per la temperatura di ritorno, completi di valvole a passaggio totale di chiusura. Kv di tutta la regolazione = 8,5. Le portate massime indicative sono 2000 l/h (R), 4000 l/h (TOP), 6000 l/h (SUPER).

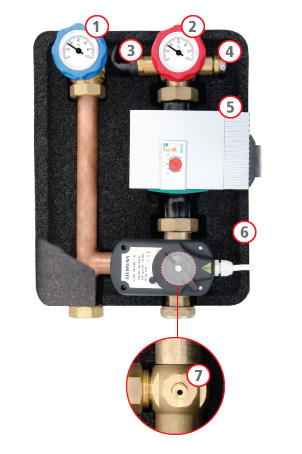

1. termometro di ritorno con valvola a sfera 2. termometro di mandata con valvola a sfera 3. termostato di sicurezza con ritardatore 4. pozzetto per sonda di mandata 5. circolatore elettronico 6. copertura anticondensa 7. valvola miscelatrice a tre vie

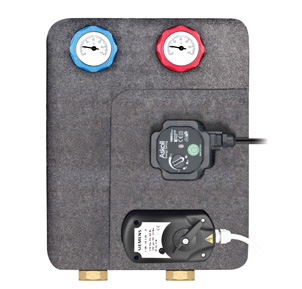

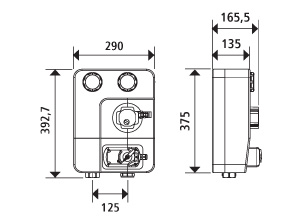

Nuova Compamat R
Portata 1850 l/h
Superficie riscaldante 185 m2
Hp. Δt =6° C , P= 70 W/m2
Circolatore EEI ≤0,20

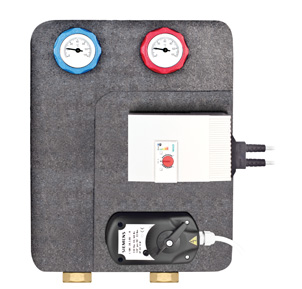

Nuova Compamat TOP
Portata 4000 l/h
Superficie riscaldante 400 m2
Hp. Δt =6° C , P= 70 W/m2
Circolatore EEI ≤0,23

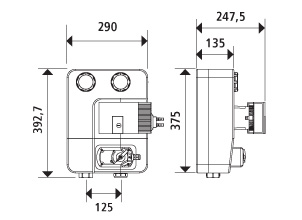

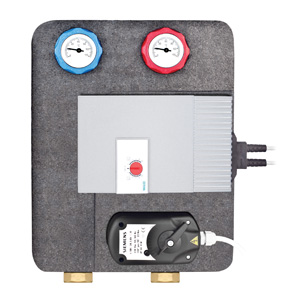

Nuova Compamat SUPER
Portata 6000 l/h
Superficie riscaldante 600 m2
Hp. Δt =6° C , P= 70 W/m2
Circolatore EEI ≤0,23
